Telefonul, sus.

Ultimul strat al lămpii ține încărcătorul tău. Nu construim unul al nostru: încastrăm puck-ul original, îi ascundem cablul înăuntru și îl alimentăm din aceeași magistrală ca lumina. Telefonul stă culcat deasupra, ca pe o noptieră care știe să-l încarce.

Înapoi la cum funcționează

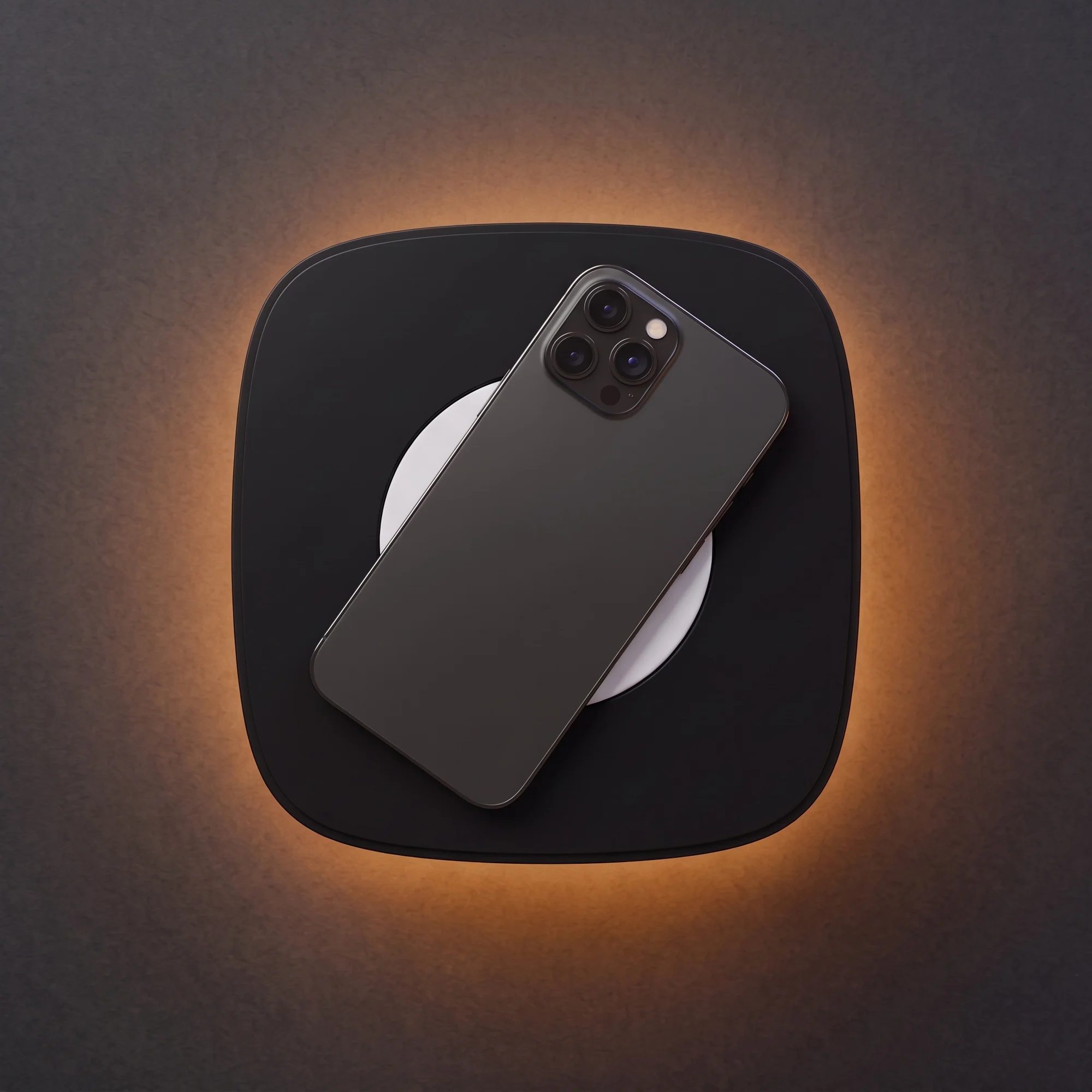

Lampa văzută de sus: pe capacul negru al modulului de încărcare stă un telefon, iar sub el se vede discul alb al încărcătorului. — Vedere de sus. Puck-ul alb e încastrat în capac, telefonul se așază pe el fără să cauți poziția.

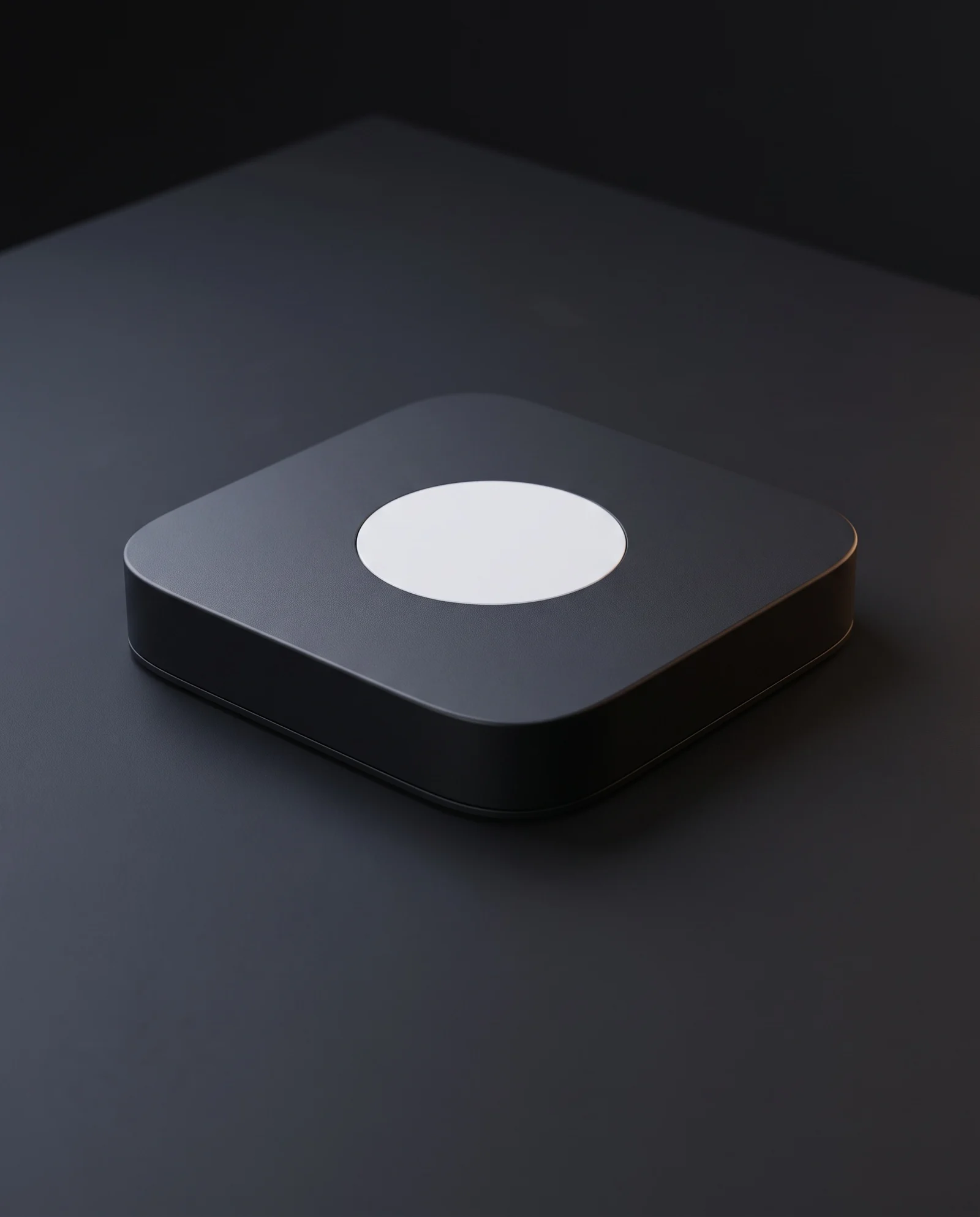

Modulul de încărcare singur, pe o masă neagră, văzut din spate și de sus: o tavă pătrată, subțire, cu discul alb al încărcătorului la nivel cu fața de sus. Spatele e neted, fără cablu. — Randare. Modulul singur, văzut din spate: nimic nu iese din el.

Nu construim un încărcător. Îl ținem.

Am putut alege între două drumuri: să proiectăm propria bobină de încărcare, cu certificările, magneții și firmware-ul ei, sau să facem un locaș perfect pentru un încărcător care există deja și merge. Am ales al doilea drum. Puck-ul original Apple e subțire, se aliniază singur cu telefonul și e actualizat de cei care au făcut telefonul. Noi printăm în jurul lui o piesă la zecime de milimetru.

Asta înseamnă că modulul se vinde în două feluri: cu încărcătorul tău, dacă ai deja unul, sau, mai târziu, într-un pachet cu puck-ul inclus. Piesa e aceeași. Versiunile de 15 W și de 25 W ale puck-ului au același diametru, deci intră amândouă.

Spunem clar ce e compatibil și cu ce. MagSafe e marca Apple, nu a noastră, și nu apare în numele produsului. Apare doar acolo unde îți spunem ce încărcător să pui în el.

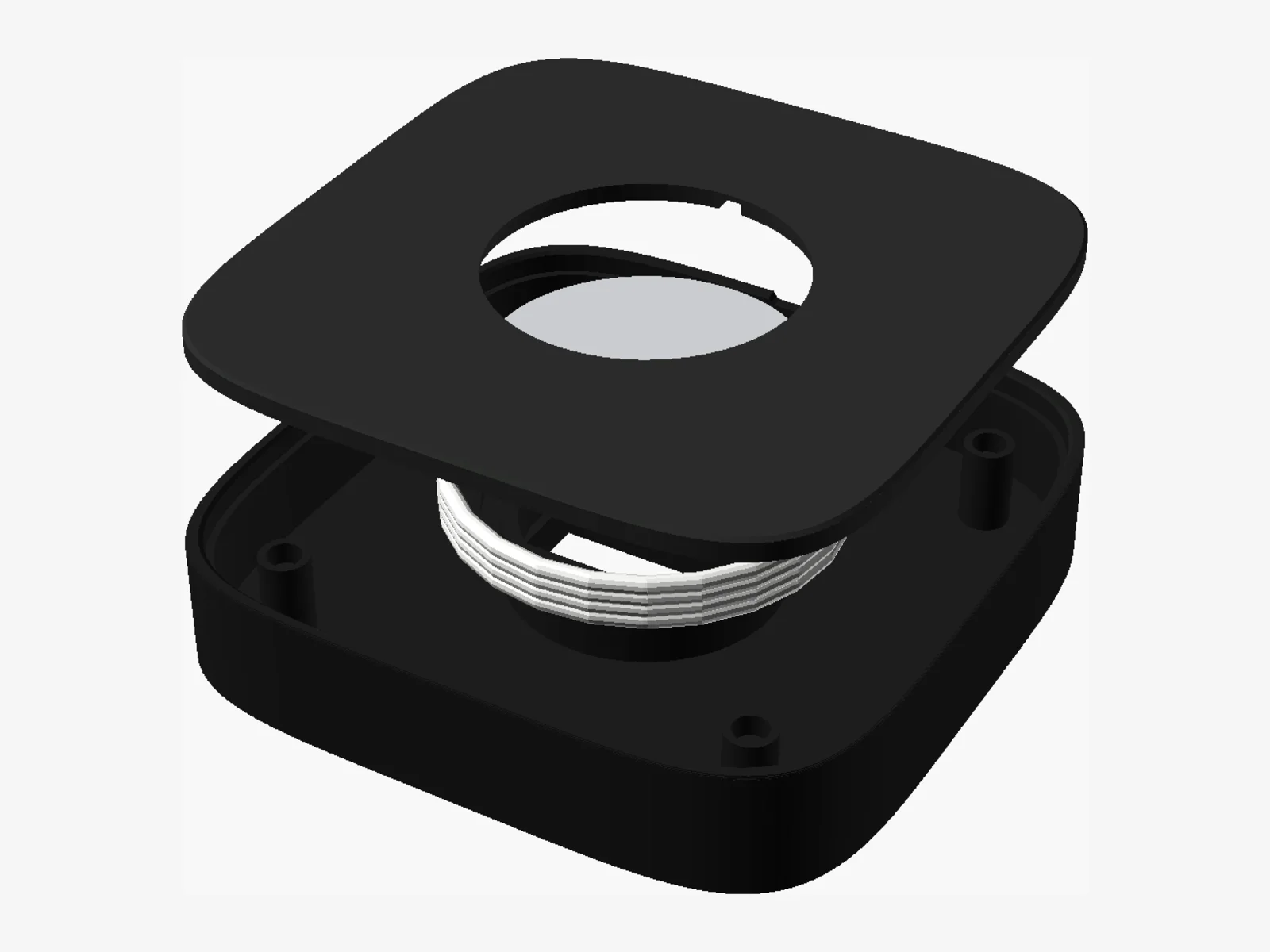

Desen explodat din modelul 3D: capacul negru cu gaura rotundă, dedesubt puck-ul alb cu cablul înfășurat în jurul lui, apoi corpul modulului cu cele patru bosaje pentru magneți. — Desen din model. Capacul, puck-ul cu cablul înfășurat și corpul.

Capacul, locașul și cablul.

Fața de sus e un capac demontabil, ținut de patru magneți în colțuri, cu o crestătură discretă în spate în care intră unghia. În mijlocul lui e o gaură de 54 mm cu o buză de un milimetru. Sub buză, locașul are 56 mm, cât puck-ul, plus un joc mic. Puck-ul intră de dedesubt, buza îl ține, iar fața lui albă rămâne cu un milimetru sub fața capacului. Nu se vede nicio margine metalică și nimic nu alunecă.

Cablul nu iese din lampă. Se înfășoară de câteva ori în jurul puck-ului, în interiorul modulului, și se bagă într-o mufă USB-C de pe o plăcuță mică de alimentare, așezată în spate. Plăcuța ia curent din magistrala lămpii, prin aceleași contacte pe care le folosește lumina. Pe spatele modulelor nu există canal, nu există fir, nu există nimic de ascuns după lampă.

Corpul modulului e ca rama unei felii: conectorul în fereastra lui, patru magneți și patru nasuri de centrare dedesubt. Se printează cu fața de jos pe pat, fără suporturi, ca toate piesele lămpii.

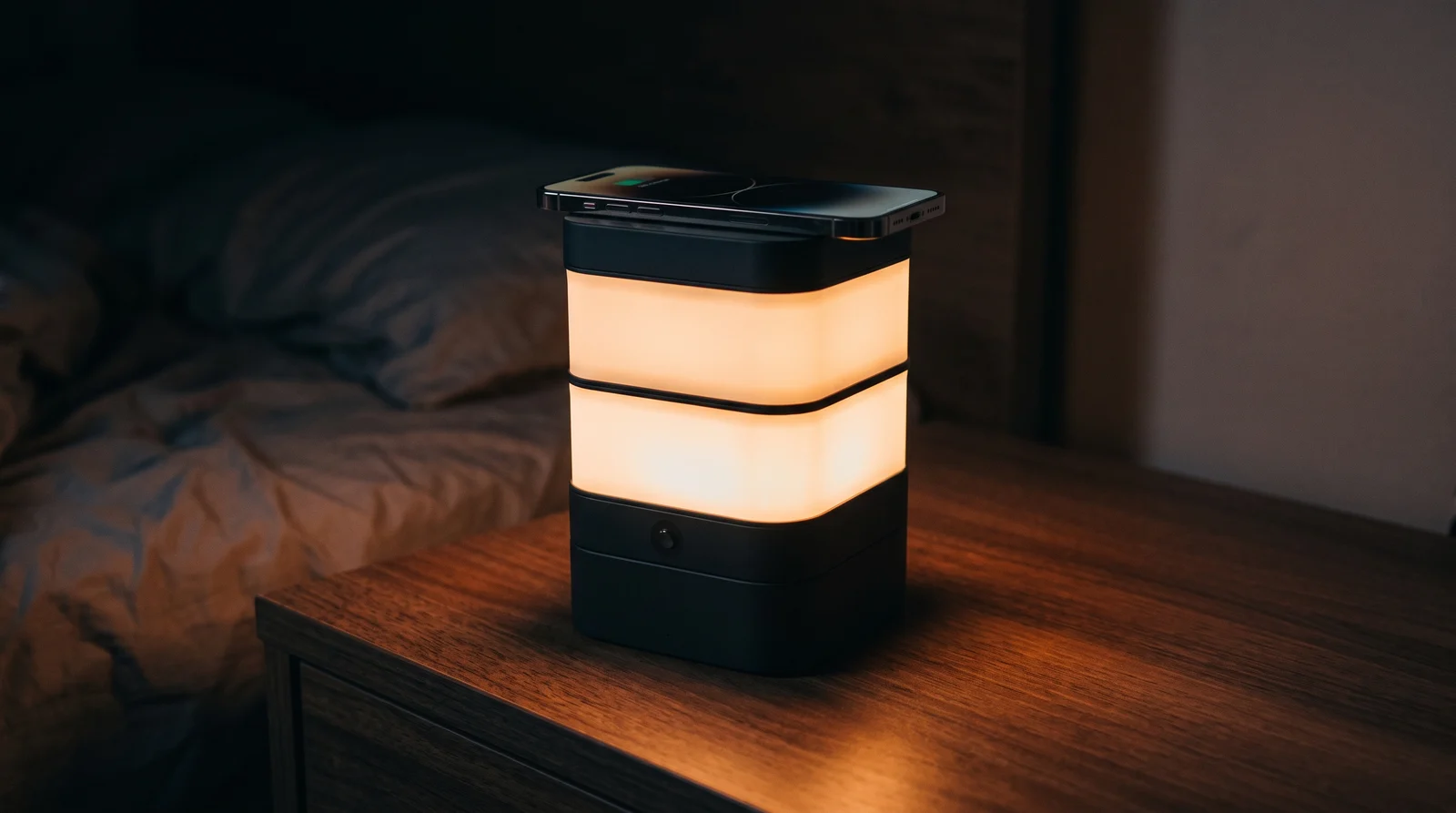

Lampa pe o noptieră de lemn, noaptea, cu două felii de lumină caldă aprinse și un telefon culcat pe modulul de încărcare de deasupra. — Randare. Telefonul culcat pe lampă, în dormitor.

Telefonul stă culcat. Ceasul, mai târziu.

Nu am înclinat suprafața și nu am pus un suport. Telefonul stă întins pe lampă, cu magneții lui pe magneții puck-ului, și se încarcă. Noaptea nu îți luminează fața, iar dimineața îl iei dintr-o mișcare. Dacă vrei să vezi ecranul, lampa e lângă pat, nu în locul ceasului deșteptător.

Modulul stă pe magistrală ca oricare altul, deasupra luminii. Recunoașterea lui de către bază vine odată cu lanțul de selecție din a doua versiune a magistralei; până atunci e pur și simplu ultimul strat.

Pentru ceas pregătim un modul separat, cu puck-ul original de ceas încastrat în peretele din față, ca ceasul să stea lipit pe laterala lămpii, cu cureaua în jos. E desenat, nu e printat, așa că despre el vorbim mai târziu.

Fără încărcător: capacul C16.

Nu orice lampă are nevoie de încărcător. O stivă fără el se închide cu C16, un capac plin de 16 mm, cu aceeași față netedă, aceiași magneți și același rost fin ca restul modulelor. De sus arată ca un modul care nu face nimic, și exact asta e: un final curat.

Dacă mai târziu vrei încărcare, scoți capacul și pui modulul în locul lui. Nu desfaci nimic altceva.

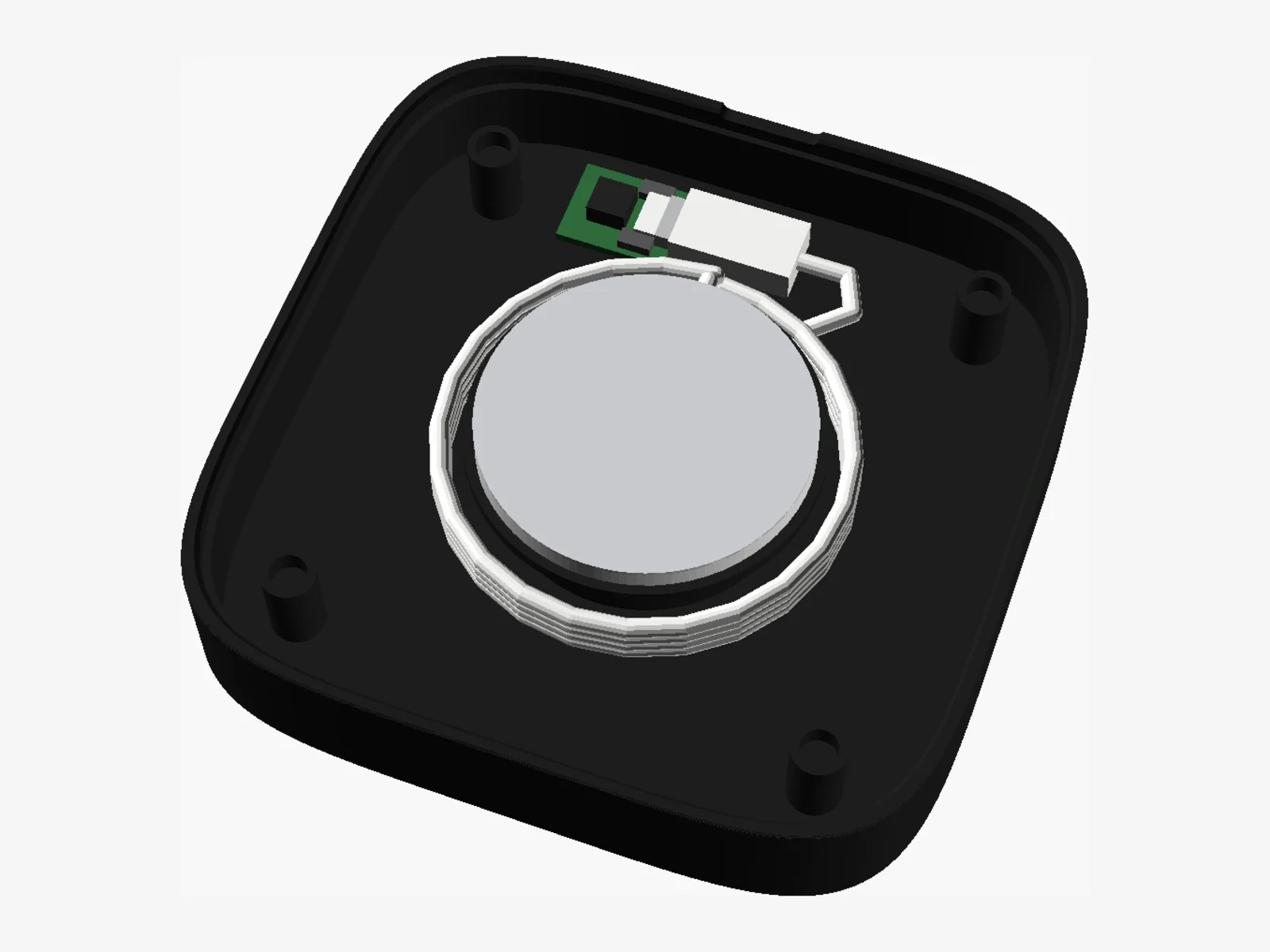

Desen din modelul 3D, cu capacul scos: puck-ul alb în inelul lui, cablul înfășurat de câteva ori în jurul lui și plăcuța verde de alimentare cu mufa USB-C, în spate, stânga. — Desen din model, fără capac. Cablul face câteva ture în jurul puck-ului și intră în plăcuța din spate.

Unde suntem cu el.

Modulul există ca model parametric, cu toate cotele, și ca randări din el. Nu l-am printat încă. Cotele care depind de piesele cumpărate, diametrul și grosimea puck-ului, grosimea cablului, mufa, plăcuța de alimentare, sunt marcate în model și se măsoară pe obiectele reale înainte de primul print.

În prototipul v0 puck-ul rămâne pe adaptorul lui, pentru că magistrala merge încă la 5 V. Alimentarea din lampă vine odată cu trecerea la 20 V prin USB-C PD, când plăcuța din modul poate să scoată cei 15 V de care are nevoie puck-ul de 25 W. Nu promitem viteze de încărcare până nu le măsurăm.

Fișa tehnică.

Cod intern M24 · C16. Cotele sunt ale prototipului v0 și se pot schimba.

Înălțime: 24 mm, șase trepte pe grila de 4 mm. M20 e numele vechi al modulului; 20 mm nu ajungeau pentru puck, plăcuță și cablu.
Ce ține: Puck-ul original Apple MagSafe, versiunea de 15 W sau cea de 25 W. Nu are bobină proprie.
Puck: Ø 56 mm, cu un joc de 0,3 mm pe rază în locaș. Gaura capacului are Ø 54 mm, buza 1 mm.
Capacul de sus: Demontabil, ținut de 4 magneți de 6 × 3 mm, cu crestătură în spate pentru unghie. Teșitura lui face rostul fin cu corpul.
Cablul: Rămâne în modul, înfășurat în jurul puck-ului, cu mufa USB-C într-o plăcuță de alimentare din spate. Fără canal pe exterior.
Alimentare: Din magistrala lămpii. În v0 puck-ul rămâne pe adaptorul lui; alimentarea din lampă vine cu magistrala la 20 V.
Magistrală: Același conector și aceiași 4 magneți ca orice modul; se cuplează într-o singură orientare.
Capacul C16: 16 mm, închide stiva când nu vrei încărcător. Aceiași magneți, același rost.
Stadiu: Model parametric și randări. Neprintat; cotele marcate pentru măsurat se verifică pe piesele reale.
Mărci: MagSafe e marca Apple. O folosim doar ca să descriem compatibilitatea, nu în numele produsului.

Asta e toată stiva.
