STRAT

Lumină caldă, în felii.

Felia de lumină e un inel de LED-uri ascuns în spatele unui difuzor mat, prins între două rame negre subțiri. Vine în trei înălțimi, 48, 80 și 112 milimetri, și poți pune una sau mai multe pe aceeași bază.

Înapoi la cum funcționează

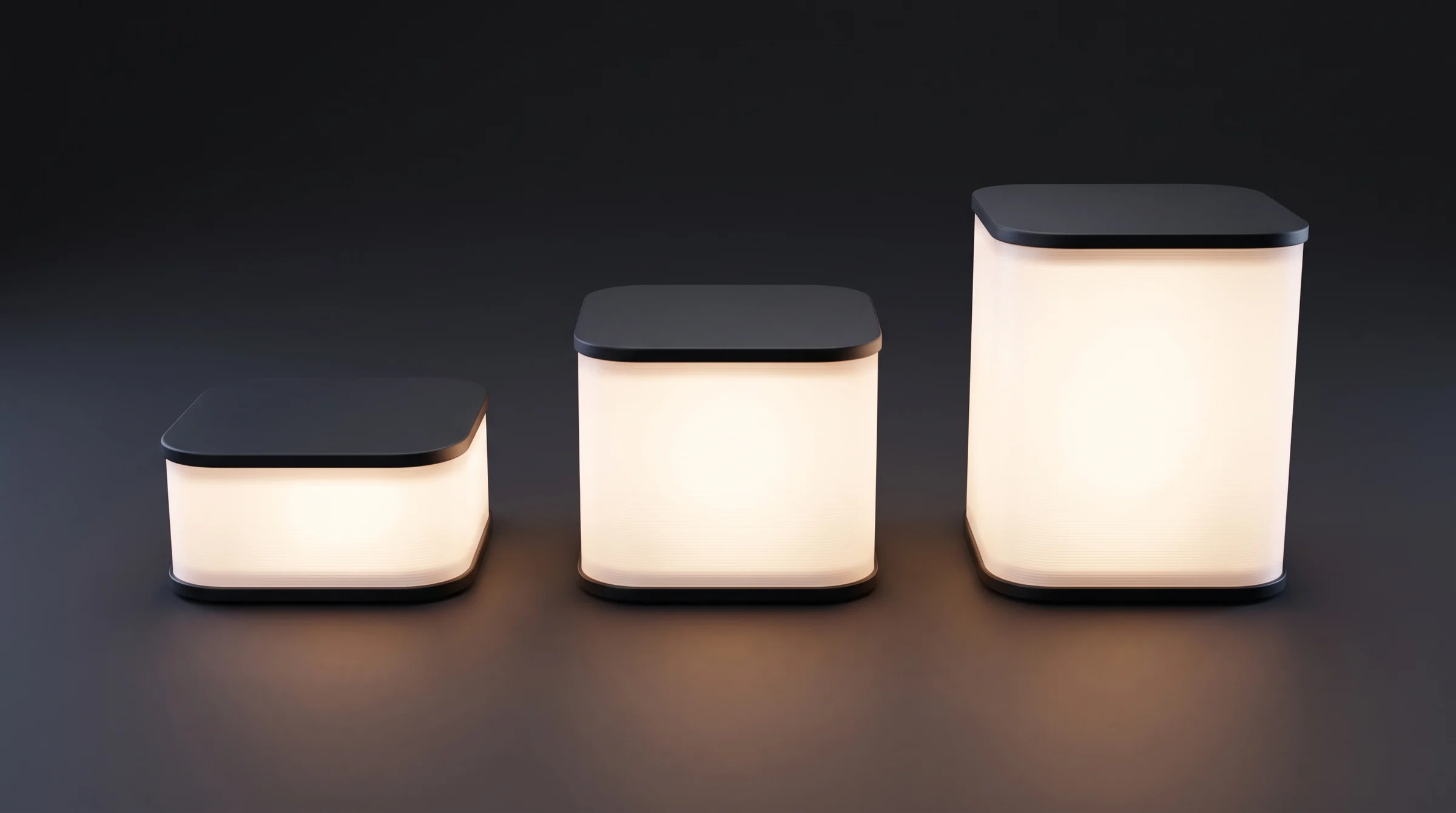

Trei felii de lumină așezate una lângă alta pe o suprafață întunecată, de la cea scundă la cea înaltă, fiecare aprinsă în alb cald, cu rama neagră jos și capacul negru sus.

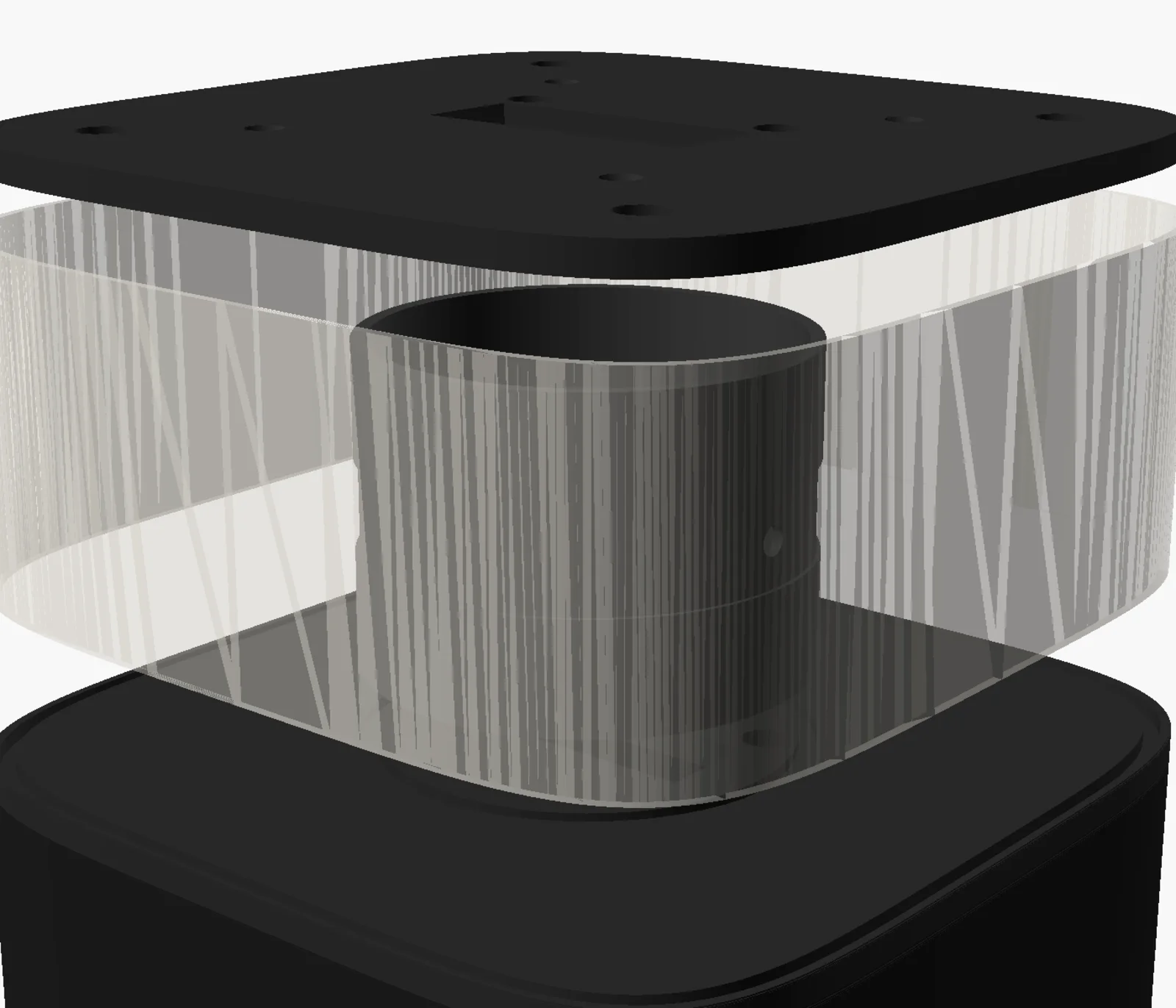

Desen explodat al feliei: capacul negru sus, difuzorul translucid cu linii de print, miezul cilindric în mijloc și rama neagră jos.
Felia desfăcută, din modelul 3D: capac, difuzor, miez și ramă.

Un inel de lumină, nu un bec.

În mijlocul feliei stă un miez cilindric de 60 de milimetri, iar pe el, un inel de LED-uri SK6812 RGBW cu alb cald. LED-urile nu privesc spre tine, ci spre difuzorul de jur împrejur, de la câțiva centimetri distanță. Lumina se amestecă pe drum, iar pe peretele mat ajunge ca o suprafață continuă, fără puncte și fără dungi.

Difuzorul e retras cu un milimetru și jumătate față de ramă, ca să citești linia neagră dintre felii și ca muchia să rămână protejată. Rama e de PLA mat negru, cu muchiile rotunjite, 0,8 milimetri jos și 0,6 sus. Capacul feliei se lipește de miez și de difuzor, așa că magneții modulului de deasupra ridică toată felia, nu doar capacul.

Pe spate, gravat în rama neagră la 0,3 milimetri adâncime, stă numele STRAT. Nu îl vezi decât dacă întorci lampa.

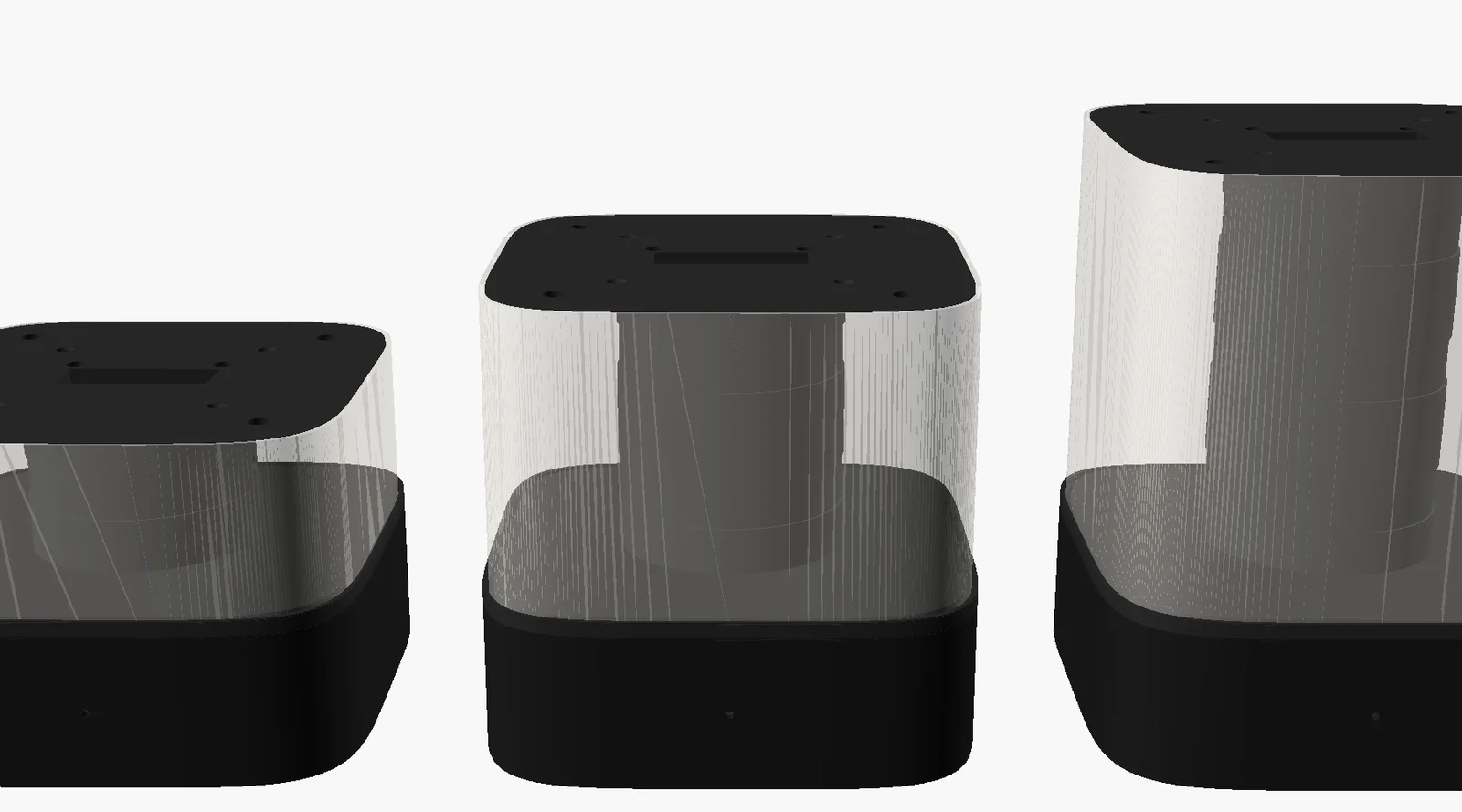

Trei felii pe trei baze, în desen tehnic: S de 48, M de 80 și L de 112 milimetri, cu aceeași lățime.
S, M și L pe aceeași bază, din modelul 3D. Lățimea nu se schimbă, doar difuzorul crește.

Trei înălțimi, aceeași ramă.

L48 are o singură bandă cu 11 LED-uri și e felia de noptieră: destulă lumină cât să citești, destul de scundă cât să nu te bată în ochi. L80 are două benzi și 22 de LED-uri, pentru o lampă de birou sau de hol. L112 are trei benzi și 33 de LED-uri și umple o cameră.

Rama și capacul sunt aceleași la toate trei, se schimbă doar miezul și difuzorul. Benzile stau la distanțe egale pe înălțimea difuzorului, cam cât e distanța până la perete, ca lumina să fie la fel de uniformă indiferent de înălțime. Se leagă în serie, DIN spre DOUT, prin găurile din miez, iar baza le vede ca un singur lanț.

La 5 volți, felia S trage în jur de 0,7 amperi, M în jur de 1,4, iar L în jur de 2. Conectorul de 4 pini al prototipului e la limită la L; cu cel de 8 pini, de 5 amperi, e lejer.

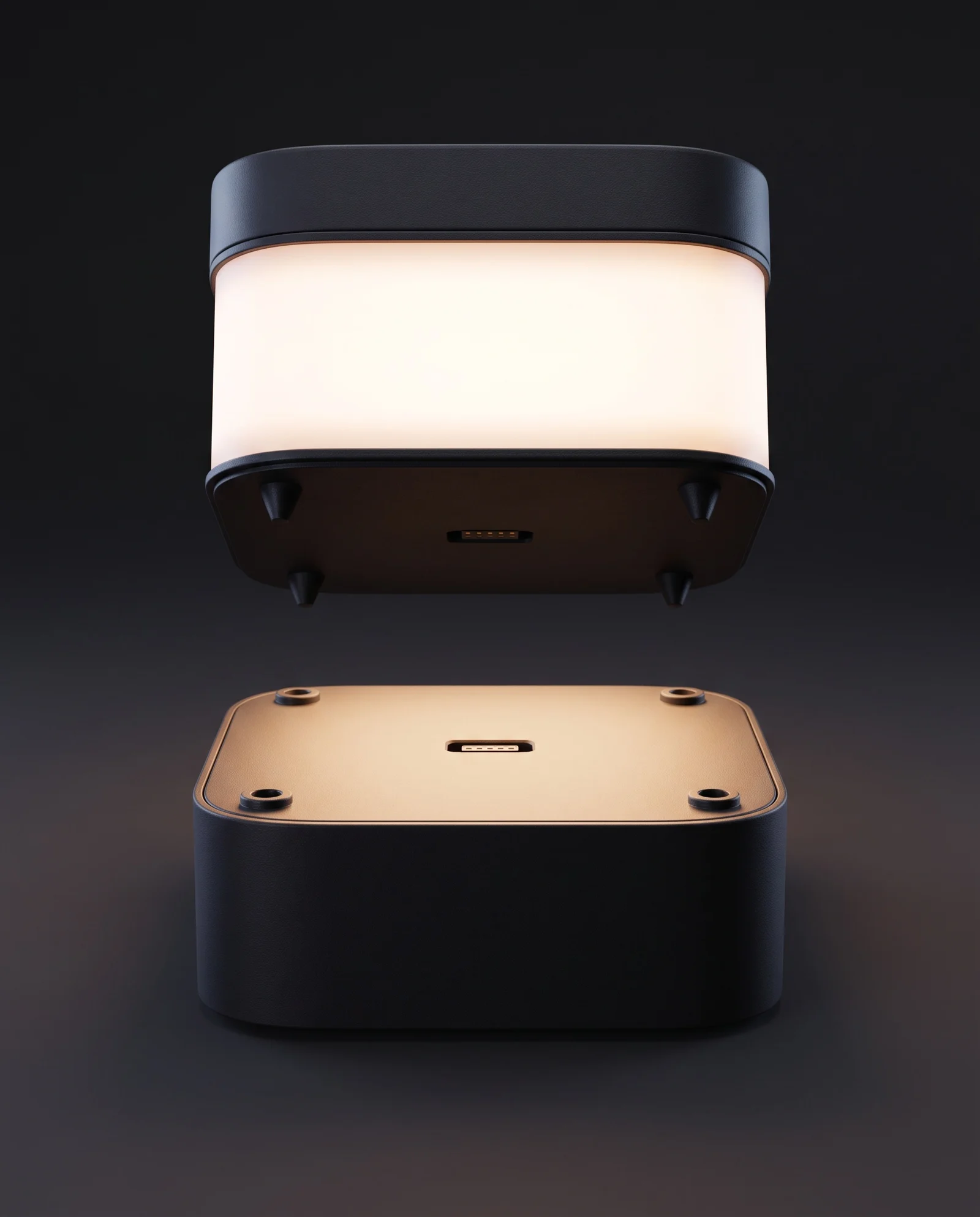

O felie ridicată cu câțiva centimetri deasupra bazei negre, cu cele patru nasuri conice de centrare vizibile sub ramă și marginea difuzorului luminând cald.
Sub ramă, patru nasuri conice intră în locașurile bazei, iar felia se așază singură la locul ei.

Un difuzor dintr-o singură linie.

Difuzorul e printat din PETG translucid natural, fără culoare, în mod vază: o singură spirală continuă, de jos până sus, fără cusături și fără retrageri. Duza de 0,6 milimetri lasă o linie de 1,2 milimetri grosime, în straturi de 0,3. Peretele e subțire cât să lase lumina să treacă și gros cât să nu se vadă prin el.

Am ales varianta asta pentru că un perete dintr-o singură linie nu are îmbinări interne care să apară ca umbre atunci când lumina trece prin el. Striurile fine ale spiralei împrăștie lumina încă o dată, ca sticla sablată.

Rama și capacul se printează din PLA mat negru, pe straturi de 0,2 milimetri, ca muchiile rotunjite să iasă curate. Nicio piesă a feliei nu cere suporturi.

De la veghe la răsărit.

Lampa are câteva stări, nu un cerc de culori. Veghe e lumina cea mai slabă, pentru noaptea în care te dai jos din pat și nu vrei să trezești pe nimeni. Relax e caldă și joasă, pentru seară. Focus e mai albă și mai puternică, pentru masa la care lucrezi.

Apus coboară lumina încet, în zeci de minute, de la alb cald spre portocaliu, până se stinge. Răsărit face drumul invers, dimineața, înainte de alarmă. Prezență e răspunsul la modulul de senzori: când cineva trece noaptea pe lângă lampă, felia se aprinde slab, spre podea, și se stinge singură.

Toate stările se schimbă din pagina web a lămpii, din rețeaua ta, fără cont și fără cloud. Canalul alb cald al LED-urilor RGBW face ca lumina de zi cu zi să fie chiar albă, nu un amestec de roșu, verde și albastru.

Fișa tehnică.

Cod intern L48 · L80 · L112. Cotele sunt ale prototipului v0 și se pot schimba.

Înălțimi
48, 80 și 112 mm (S, M, L)
Amprentă
127 × 127 mm, colțuri superelipsă
LED-uri
11 / 22 / 33, în 1 / 2 / 3 benzi
Tip LED
SK6812 RGBW, alb cald
Curent la 5 V
aprox. 0,7 / 1,4 / 2 A
Miez
Ø 60 mm, LED-urile înlănțuite DIN → DOUT
Difuzor
PETG translucid natural, mod vază, duza 0,6, linie 1,2 mm, straturi 0,3 mm
Difuzor retras
1,5 mm față de ramă
Ramă și capac
PLA mat negru, muchii rotunjite 0,8 mm jos, 0,6 mm sus
Rostul dintre module
aceeași rază de 0,8 mm pe ambele muchii, o linie fină, egală
Centrare
4 nasuri conice sub ramă, locașuri în bază și în capac
Logo
STRAT gravat 0,3 mm pe spate
Stadiu
L48 printată și montată pe prototipul v0; L80 și L112 doar în model
